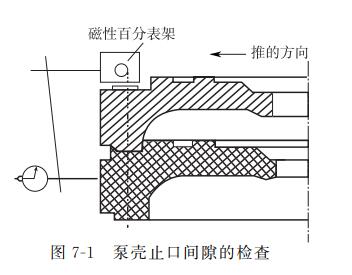

多級泵的相鄰泵殼之間都是止口配合的,止口間的配合間隙過大會影響泵的轉子與靜止部分的同心度。檢查泵殼止口間隙的方法如下:將相鄰的泵殼疊置于平板上,在上面的泵殼上放置好磁性表架,其上夾住百分表,表頭觸點與下面的泵殼的外圓相接觸,如圖7-1所示;
隨后,將上面的泵殼沿十字方向往復推動測量2次,百分表上的讀數差即為止口之間存在的間隙。通常止口之間的配合間隙為0.04~0.08mm,若間隙大于0.10~0.12mm,就應進行修復。簡單的修復方法是在間隙較大的泵殼止口上均勻堆焊6~8處,然后按需要的尺寸進行車削。
