管路水頭損失等于沿程水頭損失和局部水頭損失兩部分的和,管路水頭損失曲線是一條通過原點的拋物線如下圖,管路系統的出口和入口液面高差為△H,則管路水頭曲線向上平移△H。

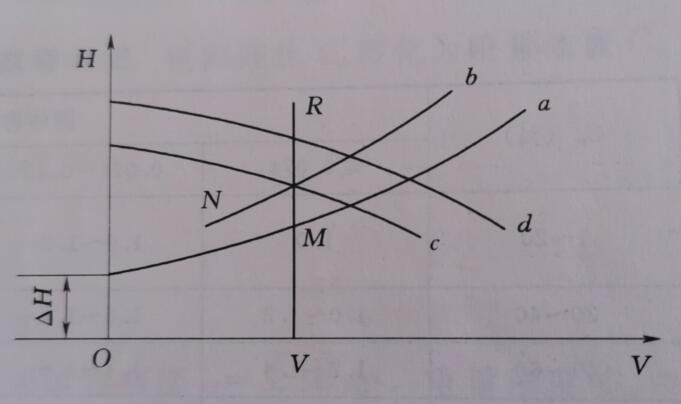

圖:泵和管路的特性曲線
輸送漿體時的管路和渣漿泵的特性曲線輸送漿體時管路特性曲線確定方法如下:在清水管路特性曲線a的基礎上,求出漿體管路特性曲線b。泵輸送漿體時特性曲線c與曲線b相交于N點,這就是泵輸送漿體時的工況點。一般在泵的產品樣本中給出的是清水時的性能,因此,需將泵輸送漿體性能換算為清水性能,才能進行泵的選型。
